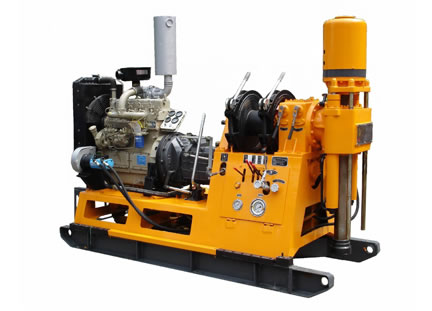

XY-3

XY-3 поверхность бурения с отбором керна оборудование нового типа керна установки, разработанной для удовлетворения многообразных потребностей бурения, особенно алмазное бурение. Он предназначен для инженерно-геологических, мелкого бурения водных скважин и строительство инженерных для шоссе, железной дороги, гидроэнергетики, гавань, и т.д. электромотор или дизельный двигатель доступен для облегчения работы.

Особенности

1. Это отбор керна Буровая установка может удовлетворить требования нескольких приложений бурения, в том числе отбор проб алмазной канатной, направленного бурения, воздействия вращения, обратной циркуляцией непрерывного отбора проб, и так далее.

(1) Широкий диапазон вращения скорость для этого керна установки, чтобы удовлетворить требования бурового applications.
(2) устройство Anti-крутящий момент был оборудован для сдерживания вращение шпинделя сверла, подходящие для направленного drilling.
(3) Дизельный двигатель или электродвигатель доступен, чтобы удовлетворить различные требования двигателя. Грязевые насосы, буровой стебли и смесители легко assembly.

2. Высокая надежность.

(1) Оборудовано с автоматической коробкой передач, сцепления, карданного вала и других общих частей высокого качества, эта поверхность бурения с отбором керна оборудование пользуется большой срок службы, легкое движение и замены.
(2) Подключение арматуры стержень подпружиненный и гидравлический патрон наслаждаться новую структуру, большой прижимной силы, долгий срок службы и надежную performance.
(3) Отлично мониторинга и тревогу емкость параметра, в том числе момента, давления, скорости бурения, и т.д. помогает предотвратить и уменьшить буровых несчастных случаев колонковых rigs.

3. Индикатор давления, установленный в нижней части отверстие позволяет пользователям наблюдать изменение давления при бурении работы.

Характеристики

Дрель Тип		XY-3
Мощность            Машина	Имя	Электромотор	Дизельный двигатель
	Тип	Y200L-4B35	YC4D60-D21
	Мощность	30	40
	Скорость вращения (об / мин)	+1470	1500
Диаметр сверления	Бурение Род Dia. (мм)	Бурение Глубина (м)	Итоговый отверстие диаметром. (мм)
	Φ55.5 Проводная Core Буровая труба	600	59
	Φ71 Проводная Core Буровая труба	450	76
	Φ54 Общие Бурение стволовых	5 часов	59
	Φ60 Общие Бурение стволовых	400	76
Гиратора	Шпиндель Скорость вращения (об / мин)	По часовой стрелке: 33, 65, 109, 165, 215, 302, 507, 766, 1002            Против часовой стрелки: 36, 167
	Шпиндель диам. (мм)	76
	Угол поворота	0 до 360 °
Система подачи	Модель	Двухместный масляный бак
	Грузоподъемность (кН)	60 (номинальная), 75 (макс.)
	Нажатие Емкость (кН)	45 (номинальная), 55 (макс.)
	Ход (мм)	600
Лебедка	Модель	Планетарного типа
	Три слоя Одноместный канат подъема Мощность (кН)	Максимум. 32
	Три слоя Одноместный канат подъема Скорость (м / с)	0,72, 1,2, 1,82, 2,38
	Диаметр барабана (мм)	220
	Трос Диаметр (мм)	14
	Трос Емкость (м)	55
Гидравлическая система	Масляный насос Модель	CBTLFT-416 / E410-ALH6
	Масляный насос Объем (мл / г)	16 + 10
	Давление в системе (МПа)	8 (номинальная), 10 (макс.)
Ход цилиндра масла (мм)		460
Размеры (Д × Ш × В) (мм)		2490 × 920 × +1880 (Электродвигатель)            2615 × 920 × +1880 (дизельный двигатель)
Вес нетто (кг)		1 300
