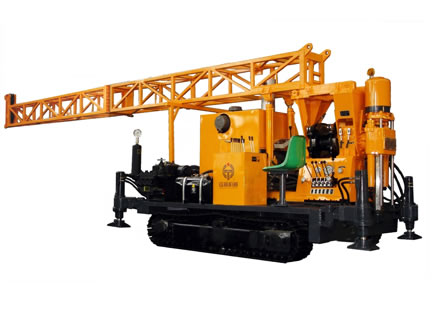

XY-4L

XY-4L колонкового бурения является новым членом семьи буровой установки, предназначенной для инженерных геологоразведки, малого бурения водяных скважин и инженерного строительства на шоссе, железной дороги, гидроэнергетики, гавань, и т.д. Это исследование буровая установка вертикального типа вал установка который показывает.

Особенности

1. Широкий диапазон скорости вращения (12 передач) доступен для этого колонкового бурения, чтобы удовлетворить требования алмазного бурения дрель, поворотного бурения ударного бурения, направленного, обратном циркуляции непрерывного отбора проб, etc.
2. Большой крутящий момент, сильный сверления и широкий applications.
3. Подключение арматуры стержень подпружиненный и гидравлический патрон наслаждаться новую структуру, большой прижимной силы, долгий срок службы и надежную performance.
4. Оснащен автоматической коробкой передач, сцепления, карданного вала и других общих частей высокого качества, это буровая установка имеет долгий срок службы, легкое движение и замены.
5. Гидравлический подъемный башни сверла позволяет гибко бурение.
6. Грузовик шасси с гидравлическими подношки облегчают перемещение всей буровой разведки.

Характеристики

Двигатель		Дизельный двигатель	R4105ZD
	Сила и скорость вращения	56 кВт, 1500 об / мин
	Диаметр сверления	NQ (Φ70) трубы	700 м
		HQ (Φ89) трубы	400 м
		Φ42 трубы	1000 м
Гиратора	Скорость (об / мин)	FWD: 33, 65, 109, 165, 215, 302, 507, 766, 1002
		REV: 36, 167
	Максимум. Крутящий момент (Нм)	4200
	Диаметр (мм)	93
	Подъемник Мощность (кН)	60 (номинальная)	75 (макс.)
	Усилие прессования (кН)	45 (номинальная)	55 (макс.)
	Подача Ход (мм)	600
Лебедка	Три слоя Одноместный канат подъема Мощность (кН)	Максимум. 40
	Три слоя Одноместный канат подъема Скорость (м / с)	0,72, 1,2, 1,82, 2,38
	Барабан диаметр. (мм)	220
	Трос диам. (мм)	17
	Трос Емкость (м)	55
Гидравлическая система	Модель	CBTL-E430 / E410-AFH
	Объем (мл / мин)	30 + 10
	Давление в системе (МПа)	8 до 10
	Ход цилиндра масла (мм)	460
Башня	(м)	10.7
	Нагрузка (кН)	90
Грузовик шасси	Грузоподъемность (т)	6
	Размеры (Д × Ш) (мм)	2 200 × 1700
	Путешествия Скорость (км / ч)	2
	Угол Climb	30 ° ≤
Проводные отбора керна Лебедка	Голый лебедка Емкость 800 кг	Полное барабанные 300 кг
	Полное лебедка Скорость (м / с)	2.5
Размеры (Д × Ш × В) (мм)		3215 × 1950 × 10700
