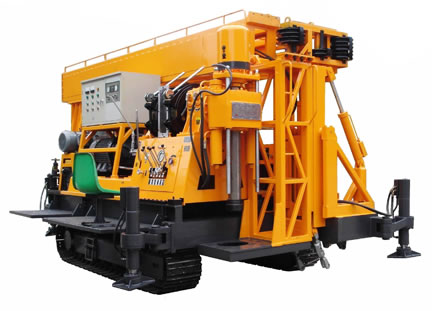

XY-42L

XY-42L поверхность ядра буровая установка, новый буровое оборудование шпинделя типа ядро, в частности, предназначен для поверхностного бурения с отбором керна в твердых полезных ископаемых и удовлетворить несколько методов бурения, особенно алмазное бурение. Эта поверхность ядра буровая установка сочетает в себе механическую коробку передач с гидравлическим управлением, показывая простое управление и обслуживание, ...

Описание

XY-42L поверхность ядра буровая установка, новый буровое оборудование шпинделя типа ядро, в частности, предназначен для поверхностного бурения с отбором керна в твердых полезных ископаемых и удовлетворить несколько методов бурения, особенно алмазное бурение. Эта поверхность ядра буровая установка сочетает в себе механическую коробку передач с гидравлическим управлением, показывая простое управление и обслуживание, удобный перемещение всей машины, а также высокую эффективность и надежность керна.

Большая часть этого ядра бурового оборудования включает в себя шасси гидравлический контролируемых самоходные тележки, дизельный двигатель, гидравлическую систему, систему управления, раздвижные бурения башню, лебедки, HYDROMATIC тормоз, Gyrator, прорыв устройство (или держатель зажим), веревка керна лебедки, бурового насоса и т.д.

Характеристики

Мощность машины	Имя	Cummins 75 кВт генератор и двигатель
	Модель	Блок генератора (дизельный двигатель 6BT5.9-G2) + Y225S-4-B35
	Номинальная мощность (кВт)	Бурильщик: 37 кВт бурового насоса: 11 кВт Лебедка: 5,5 кВт
	Номинальная скорость (об / мин)	1480
Диаметр сверления	Бурение Род (мм)	Глубина (м)
	BQ (φ 55,5)	1 200
	NQ (φ 70)	800
	HQ (φ 89)	5 часов
Гиратора	Шпиндель Скорость вращения (об / мин)	По часовой стрелке: 39, 66, 109, 134, 180, 222, 257, 316, 371, 610, 871 1071            Против часовой стрелки: 46, 141            反转: 36167
	Вертикальная шпинделя диам. (мм)	93
	Максимум. Крутящий момент вертикального шпинделя (Н · м)	4600 (66 об / мин)
Система подачи	Модель	Двухместный цилиндр масла
	Подъемник Мощность (кН)	125 (номинальная)
	Нажатие Емкость (кН)	85 (номинальная)
	Ход подачи (мм)	600
Лебедка	Модель	Планетарный
	Три слоя Одноместный канат подъема Мощность (кН)	Максимум. 50
	Три слоя Одноместный канат подъема Скорость (м / с)	0,645, 1,076, 1,768, 2,525, 3,106
	Барабан диаметр. (мм)	295
	Трос диам. (мм)	18,5
	Трос Емкость (м)	100
Гидравлическая система	Модель масляного насоса	63SCY14-1BF (поршень насоса) + SGP1A25RF (зубчатый насос)
	Объем (мл / мин)	63 + 25
	Давление в системе (МПа)	10, 25 МПа во время путешествия
Ход цилиндра масла (мм)		5 часов
Башня (м)		12,5
Максимум. Загрузка башни (кН)		200
Грузоподъемность (т)		10
Путешествия Скорость (км / ч)		1.2 1,8
Угол Climb		30 ° ≤
Размеры (Д × Ш × В) (мм)		4600 × 3750 × 12700
Вес (т)		10
