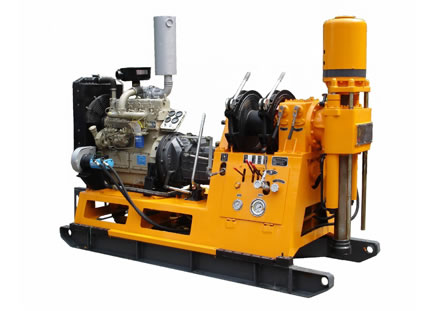

XY-3

XY-3 표면 코어 링 장비는 다수의 시추 요구 사항, 특히 다이아몬드 드릴링을 충족하기 위해 개발 시추 장비의 새로운 유형입니다. 그것은 고속도로, 철도, 수력, 항구 등 전동기 또는 디젤 엔진에 대한 지질 탐사, 소규모 우물 드릴링 및 엔지니어링 건설 엔지니어링을 위해 설계되어 작업을 용이하게 할 수 있습니다.

풍모

1.이 코어 링 드릴 장비는 등 다이아몬드 로프 샘플링, 드릴링, 충격 선회, 역 순환 연속 샘플링을 포함, 다수의 시추 애플리케이션의 요구를 충족 할 수 있습니다.

(1) 넓은 회전 속도 범위는 시추 applications.
의 요구를 충족하기 위해이 코어 링 장비로 사용할 수 있습니다(2) 항 토크 장치는 지향성 drilling.
적합한 드릴의 스핀들의 회전을 저지하기 위해 장착 된(3) 디젤 엔진 또는 전동기는 다양한 엔진의 요구를 충족 할 수 있습니다. 진흙 펌프, 드릴 줄기와 꼭지는 assembly.
에 쉽게

2. 높은 신뢰성.

(1) 자동 변속기, 클러치, 보편적 인 드라이브 샤프트와 다른 고품질의 일반 부품 장착이 표면 코어 링 장비는 긴 수명, 쉽게 이동 및 교체를 즐긴다.
(2) 연결로드 보강 스프링 클램프 및 유압 척은 새로운 구조, 대형 클램핑 력, 긴 수명 및 신뢰성 performance.
을 즐길 수(3) 우수한 모니터링 등 토크, 드릴링 압력, 속도 포함한 파라미터의 놀라운 능력은 방지 rigs.
코어 링을 드릴링 사고를 감소 시키는데 도움

3. 구멍의 바닥에 설치된 압력 표시기는 사용자가 천공 작업시 압력 변동을 관찰하는 것을 돕는다.

명세서

드릴 유형		XY-3
권력            기계	이름	전동기	디젤 엔진
	유형	Y200L-4B35	YC4D60-D21
	권력	(30)	(40)
	회전 수 (r / min)	1470	1500
드릴링 용량	드릴링로드 디아. (mm)	드릴링 깊이 (M)	최종 구멍 직경. (mm)
	Φ55.5 유선 코어 드릴링 파이프	(600)	59
	Φ71 유선 코어 드릴링 파이프	(450)	(76)
	Φ54 일반 드릴링 줄기	(500)	59
	Φ60 일반 드릴링 줄기	(400)	(76)
나선형의	주축 회전 수 (r / min)	시계 방향으로 33, 65, 109, 165, 215, 302, 507, 766, 1,002            시계 반대 방향으로 36, 167
	스핀들 직경. (mm)	(76)
	회전 각도	0-360 °
피드 시스템	모델	더블 오일 탱크
	리프팅 용량 (KN)	60 (정격), 75 (최대.)
	용량을 누르면 (KN)	45 (정격), 55 (최대.)
	스트로크 (mm)	(600)
윈치	모델	행성 유형
	세 계층 단일 로프 호이스트 용량 (KN)	최대. (32)
	세 계층 단일 로프 호이스트 속도 (M / S)	0.72, 1.2, 1.82, 2.38
	드럼 직경 (mm)	(220)
	와이어 로프의 직경 (㎜)	(14)
	와이어 로프 용량 (M)	(55)
유압 시스템	오일 펌프 모델	CBTLFT-416 / E410-ALH6
	오일 펌프 변위 (㎖ / R)	16 + 10
	시스템 압력 (MPa)	8 ~ 10 (최대.), (평가)
오일 실린더 스트로크 (㎜)		(460)
차원 (L × W × H) (㎜)		× 920 × 1880 2490 (전동기)            2615 × 920 × 1880 (디젤 엔진)
순 중량 (킬로그램)		1300
