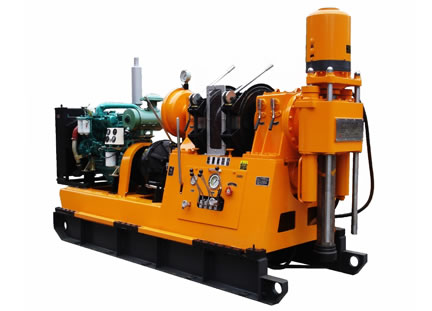

XY-44H

XY-44H 표면 코어 링 장치는 다수의 시추 요구 사항, 특히 다이아몬드 드릴링을 충족시키기 위해 공급 드릴 장비 가족의 새로운 일원이다. 그것은 또한 고속도로, 철도, 수력, 항구 등 전동기 또는 디젤 엔진에 대한 지질 탐사, 소규모 우물 드릴링 및 엔지니어링 건설 엔지니어링에 대한 제조하는 작업을 용이하게 할 수 있습니다.

풍모

1. 넓은 회전 속도 범위는 드릴링 applications.
의 요구를 만족시키기 위해 이러한 표면 코어 링 장치로 사용할2. 안티 토크 장치는 방향 drilling.
에 적합한 드릴의 스핀들의 회전을 방지하기 위해 장착 된3. 디젤 엔진 또는 전동기는 다양한 엔진의 요구를 충족 할 수 있습니다. 진흙 펌프, 드릴 줄기와 꼭지는 조립하기 쉽습니다.
4. 자동 변속기, 클러치, 보편적 인 드라이브 샤프트와 다른 고품질의 일반 부품 장착이 드릴 장비는 긴 수명, 쉽게 이동 및 교체를 즐긴다.
5. 커넥팅로드 보강 스프링 클램프 및 유압 척은 새로운 구조, 대형 클램핑 력, 긴 수명 및 신뢰성 performance.
을 즐길 수6. 우수 모니터링 등 토크, 드릴링 압력, 속도 포함한 파라미터의 놀라운 능력은 방지하고, 표면이 코어 링 장치의 드릴링 사고를 줄일 수.

명세서

드릴 유형		XY-44H
권력            기계	이름	전동기	디젤 엔진
	유형	Y225S-4B35	YC4D85Z-D20
	전력 (kW)	(37)	(55)
	회전 수 (r / min)	1480	1500
드릴링 용량	드릴링로드 디아. (mm)	드릴링 깊이 (M)
	Φ50 드릴링 줄기	한다 1200
나선형의	주축 회전 수 (r / min)	시계 방향으로 39, 66, 109, 134, 180, 222, 257, 316, 371, 610, 871, 1,071            시계 반대 방향으로 42, 144
	스핀들 직경. (mm)	93
	회전 각도	0-360 °
	리프팅 용량 (KN)	125 (정격)
	압력 용량 (KN)	85 (정격)
	피드 스트로크 (㎜)	(600)
윈치	모델	행성 유형
	세 계층 단일 로프 리프팅 용량 (KN)	최대. (50)
	세 계층 단일 로프 리프팅 속도 (m / s)	0.645, 1.076, 1.768, 2.525, 3.106
	드럼 직경 (mm)	(295)
	와이어 로프의 직경 (㎜)	18.5
	와이어 로프 용량	(100)
Hydromatic 브레이크	회전 수 (r / min)	700-1800
	싱글 로프 (M / S)의 속도를 균형	3~8
	싱글 로프의 균형 하중 (kN)	(50)
유압 시스템	오일 펌프 모델	CBTL-F430 / F410-AFH6
	오일 펌프 변위 (㎖ / R)	30 + 10
	시스템 압력 (MPa)	8
오일 실린더 스트로크 (㎜)		(500)
차원 (L × W × H) (㎜)		× 2015 3000 × 1150 (전동기)            3645 × 1150 × 2015 (디젤 엔진)
순 중량 (킬로그램)		2600
