XY-4L

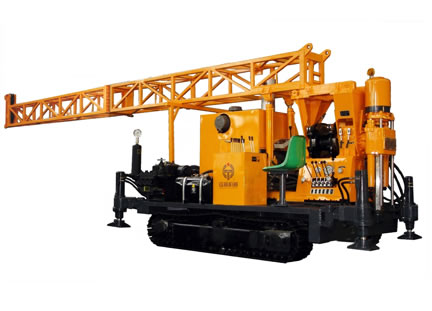

XY-4L 코어 드릴이 탐사 시추 장비는 수직축 형 장비 인 등 고속도로, 철도, 수력, 항구, 엔지니어링 지질 탐사, 소규모 우물 드릴링 및 엔지니어링 건설을 위해 설계 드릴 장비 가족의 새로운 구성원 그 특징으로한다.

풍모

이 코어 드릴 다이아몬드 코어 링 드릴, 로터리 타악기 드릴, 드릴링, 역 순환 연속 샘플링, etc.
의 요구를 충족하기 1. 넓은 회전 속도 범위 (12 속도)이 가능합니다2. 큰 출력 토크, 강한 드릴링 용량 및 넓은 applications.
3. 연결로드 보강 스프링 클램프 및 유압 척은 새로운 구조, 대형 클램핑 력, 긴 수명 및 신뢰성 performance.
을 즐길 수4. 자동 변속기, 클러치, 보편적 인 드라이브 샤프트와 다른 고품질의 일반 부품 장착이 드릴 장비는 긴 수명, 쉽게 이동 및 교체를 즐긴다.
5. 유압 승강 드릴 타워 유연한 시추 작업을 할 수 있습니다.
유압 안정제 다리 6. 트럭 섀시는 전체 탐사 시추 장비의 이동을 용이하게.

명세서

엔진		디젤 엔진	R4105ZD
	전원 및 회전 속도	56 kW의 1500 R / 분
	드릴링 용량	NQ (Φ70) 파이프	700m
		본부 (Φ89) 파이프	400m
		Φ42 파이프	1,000m
나선형의	속도 (R / 분)	FWD : 33, 65, 109, 165, 215, 302, 507, 766, 1,002
		REV : 36, 167
	최대. 토크 (N 분)	4200
	디아. (mm)	93
	호이스트 용량 (KN)	60 (정격)	75 (최대.)
	미는 힘 (KN)	45 (정격)	55 (최대.)
	피드 스트로크 (㎜)	(600)
윈치	세 계층 단일 로프 호이스트 용량 (KN)	최대. (40)
	세 계층 단일 로프 호이스트 속도 (M / S)	0.72, 1.2, 1.82, 2.38
	드럼 직경. (mm)	(220)
	와이어 로프 직경. (mm)	(17)
	와이어 로프 용량 (M)	(55)
유압 시스템	모델	CBTL-E430 / E410 - AFH
	변위 (㎖ / 분)	30 + 10
	시스템 압력 (MPa)	8-10
	오일 실린더 스트로크 (㎜)	(460)
탑	(엠)	10.7
	하중 (kN)	(90)
트럭 섀시	적재 용량 (T)	(6)
	치수 (W × L) (㎜)	2200 × 1700
	여행 속도 (kmh)	(2)
	등반 각도	≤ 30 °
유선 코어 링 윈치	맨 손으로 드럼 호이스트 용량 800 킬로그램	전체 드럼 300 킬로그램
	전체 드럼 호이스트 속도 (M / S)	2.5
차원 (L × W × H) (㎜)		3215 × 1950 × 10700
