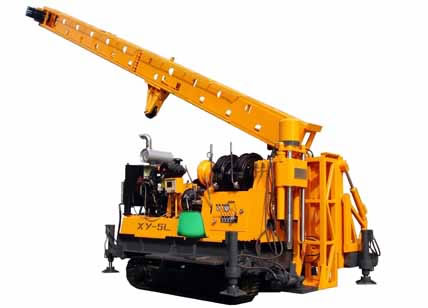

XY-5L

XY-5L 드릴 장비는 다이아몬드 드릴링, 유선 코어 링 등의 요구를 기반으로 공급 스핀들 코어 드릴링 장비입니다 등 지질 탐사, 소규모 우물 드릴링 및 엔지니어링 건설 고속도로, 철도, 수력, 항구에 대한, 및 엔지니어링을위한 . 트랙 섀시는 이동과 작업을 용이하게하기 위해이 드릴 장비에 추가됩니다.

풍모

1.이 스핀들 코어 드릴링 장비 등 드릴 타워, 진흙 펌프, 코어 링 윈치를 포함한 지원 장비는 전체 시스템과 높은 전체 효율의 이동 허용뿐만 아니라 노동 강도를 줄이기 위해 트랙 섀시에 장착되어 있습니다.
이 드릴 장비는, 다이아몬드 코어 링 드릴, 드릴링, 회전 타악기 드릴링의 요구를 충족 순환 연속 샘플링을 반대하는 2. 넓은 회전 속도 범위는 etc.
볼 수 있습니다3. 유압 승강 드릴 타워 유연한 시추 작업을 할 수 있습니다.
4. 드릴 장비, 진흙 펌프 및 코어 링 윈치의 주요 부분은 각각의 에너지 소비 및 시추 costs.
를 운영 및 유지 보수를 용이하게뿐만 아니라 줄이기 위해 독립적 인 전원에 의해 구동된다5. 유압 시스템은 빠른 공급과 drilling.
을 허용, 이중 오일 펌프가 장착되어 있습니다자동 변속기, 클러치, 보편적 인 드라이브 샤프트와 다른 고품질의 일반 부품 장착 6.이 스핀들 코어 드릴링 장비는 긴 수명과 쉽게 교체를 즐긴다.

명세서

전원 기계	디젤 엔진
모델	4BTA3. 9-C100
전력 (kW)	(74) (2,200 R / 분)
드릴링 용량	BQ 드릴 파이프 드릴링 깊이 : 1,800m
	NQ 드릴 파이프 드릴링 깊이 : 1,400m
	본사 드릴 파이프 드릴링 깊이 : 900m
나선형의
주축 회전 수 (r / min)	FWD : 47, 76, 123, 152, 190, 246, 270, 360, 400, 613, 869, 1,161            REV : 51, 163
최대. 수직 스핀들의 토크 (N 분)	6800 (76 R / 분)
수직 스핀들 디아. (㎜)	93
호이스트 용량 (KN)	150 (정격)
용량을 누르면 (KN)	80 (정격)
피드 스트로크 (㎜)	(800)
윈치
세 계층 단일 로프 호이스트 용량 (KN)	최대. (60)
세 계층 단일 로프 호이스트 속도 (M / S)	0.79, 1.27, 1.96, 2.78, 3.71
윈치 직경 (㎜)	(300)
와이어 로프의 직경 (㎜)	(20)
드럼 용량 (M)	(100)
유압 시스템
오일 펌프의 모델	63SCY14-1BF (플런저 펌프) + SGP1A16RF (기어 펌프)
오일 펌프 변위 (㎖ / 분)	63 + 16
시스템 압력 (MPa)	12 MPa로, 25MPa는 여행하는 동안
오일 실린더 스트로크 (㎜)	(500)
탑 드릴
타워 (m)을 드릴	11.7
드릴 타워 (KN)의로드	(300)
드릴 각도	90 ° ~ 45 °
트랙 섀시
운반 능력 (T)	(10)
여행 속도 (kmh)	1.5-2
최대. 견인 (KGS)	10250
등반 각도	30 °
유선 윈치
맨 손으로 드럼의 호이스트 포스 (KGS)	1200 전체 로프 : 400
전체 드럼의 선형 속도 (M / S)	(2)
Φ5.3mm 용 와이어 로프 용량 (M)	1500
차원 (L × W × H) (㎜)	4500 × 3300 × 11700
총 무게 (T)	약 11.5
