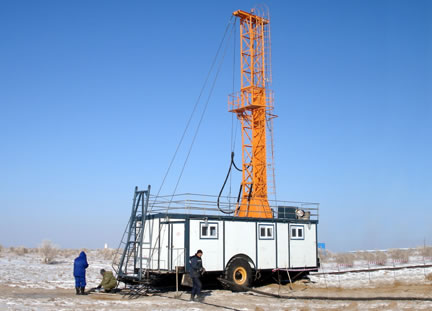

ZCT-5

ZCT-5 conjunto de equipo de perforación consta de un conjunto completo de equipos de extracción de muestras de superficie, incluyendo el equipo de perforación, bomba de lodo, torre de perforación, etc., que montado en un remolque móvil. Este conjunto de máquina de perforación de base es muy adecuado para el trabajo de campo de perforación en los desiertos, semidesiertos, pradera, etc. dentro del rango de temperatura de + 400 ℃ -300 ℃. Esto puede mejorar el trabajo y condiciones de vida de los operadores.

Caracteristicas

Están amuebladas 1. Complejos de equipo auxiliar para asegurar una alta reliability.
2. Fácil y cómodo de move.
3. Torre puede ser levantada por la presión de aceite para facilitar la instalación y operation.
4. Una amplia gama de desplazamiento y la presión está disponible para bombas de lodo de perforación a diversas aplicaciones que requieren diferentes técnicas y diámetros.

Presupuesto

1. Drill Rig Modelo	XY-5 máquina de perforación de husillo
Motor	Electromotor Y250M-4B35	Motor diesel r4105 IZLD
Potencia (kW)	55	66
Velocidad de rotación (rpm)	1480	1500
Capacidad de perforación (m)	ф50 tubería hasta 1600m
Huso
Velocidad de rotación (rpm)	FWD: 41, 69, 115, 134, 189, 222, 270, 332, 371, 610, 871, 1071            REV: 46, 141
Max. Par (Nm)	5200 (69 rpm)
Husillo Dia. (mm)	92
Alzamiento Capacidad (KN)	125
Pulsando Fuerza (KN)	sesenta y cinco
Stroke Alimentación (mm)	600
Cabrestante
Escribe	Freno hydromatic Planetaria
Alzamiento Capacidad (KN)	Max. 55 cuerda de alambre Capacidad (m): 100
2. Barro Modelo Bomba	BW380 / 8
Escribe	Bomba de pistón Triplex
Carrera (mm)	100
Cilindro Dia. (mm)	95
Desplazamiento (l / min)	380 264 178 124
Presión (MPa)	2,6 3,8 5,5 8
Entrada de energía (kW)	22
3. Torre	(m): 13
4. Electric-Control de Gabinete (kW)	90
5.Tyre Modelo	18.00-25-32PR
6. Dimensión (L x W x H) (mm)	9700 × 3800 × 14800
