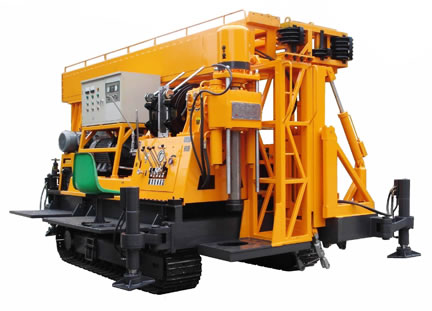

XY-42L

XY-42L plataforma de perforación de núcleo de la superficie, un nuevo equipo de perforación tipo husillo principal, está diseñado especialmente para extracción de muestras de superficie de los minerales sólidos y satisfacer múltiples técnicas de perforación, especialmente perforación diamantina. Esta plataforma de perforación de núcleo superficie combina la transmisión mecánica con mando hidráulico, que ofrece fácil operación y mantenimiento, ...

Descripción

XY-42L plataforma de perforación de núcleo de la superficie, un nuevo equipo de perforación tipo husillo principal, está diseñado especialmente para extracción de muestras de superficie de los minerales sólidos y satisfacer múltiples técnicas de perforación, especialmente perforación diamantina. Esta plataforma de perforación de núcleo superficie combina la transmisión mecánica con mando hidráulico, que ofrece fácil operación y mantenimiento, movimiento conveniente de la máquina entera, así como una alta eficiencia y fiabilidad de extracción de muestras.

La mayor parte de este equipo de perforación de núcleo incluye chasis-hidráulico controlado camión auto en movimiento, motor diesel, sistema hidráulico, sistema de control, deslizando la torre de perforación, torno, freno, girador, el dispositivo de arranque (o titular de la abrazadera) hydromatic, cuerda de extracción de muestras torno, bomba de lodo, etc.

Presupuesto

Máquina de alimentación	Nombre	Cummins 75 kW unidad de generador y motor
	Modelo	Unidad de generador (motor diesel es 6BT5.9-G2) + Y225S-4-B35
	Potencia nominal (kW)	Perforador: 37 kW Bomba de Lodo: 11 kW Torno: 5,5 kW
	Velocidad nominal (r / min)	1480
Capacidad de perforación	Perforación de Rod (mm)	Profundidad (m)
	BQ (φ 55.5)	1200
	NQ (φ 70)	800
	HQ (φ 89)	500
Gyrator	Husillo Velocidad de rotación (r / min)	En sentido horario: 39, 66, 109, 134, 180, 222, 257, 316, 371, 610, 871, 1071            En sentido antihorario: 46, 141            反转: 36167
	Vertical husillo Dia. (mm)	93
	Max. Par de husillo vertical (N m)	4600 (66 r / min)
Sistema de alimentación	Modelo	Cilindro de doble aceite
	Alzamiento Capacidad (KN)	125 (nominal)
	Pulsando Capacidad (KN)	85 (nominal)
	Stroke Alimentación (mm)	600
Cabrestante	Modelo	Planetario
	Tres capas de elevación de una sola cuerda Capacidad (KN)	Max. 50
	Tres capas de una sola cuerda de elevación Velocidad (m / s)	0.645, 1.076, 1.768, 2.525, 3.106
	Dia del Tambor. (mm)	295
	Wire Rope Dia. (mm)	18.5
	Capacidad de la cuerda de alambre (m)	100
Sistema hidráulico	Modelo de la bomba de aceite	63SCY14-1BF (bomba de émbolo) + SGP1A25RF (bomba de engranajes)
	Desplazamiento (ml / min)	63 + 25
	Presión del sistema (MPa)	10, 25 MPa durante el viaje
Cilindro de aceite Carrera (mm)		500
Torre (m)		12.5
Max. Carga de la Torre (KN)		200
Capacidad de carga (T)		10
Viajar velocidad (km / h)		1.2 a 1.8
Ángulo de subida		≤ 30 °
Dimensión (L x W x H) (mm)		4600 × 3750 × 12700
Peso (t)		10
