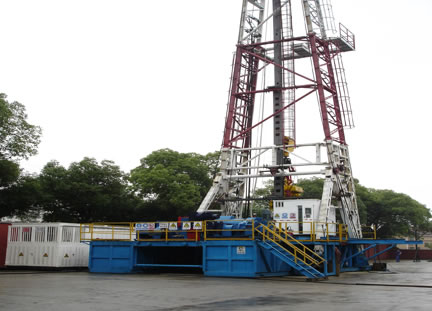

XD-35dB

Equipos de perforación unidad superior XD-35dB es una nueva plataforma de extracción de núcleos profundos hoyos fabricado sobre la base de una fuerte capacidad de desarrollo de China, Geológica Equipment Group Co., Ltd. y técnicas de perforación de petróleo sofisticados. La capacidad de perforación de la máquina de perforación de agujeros profundos alcanza varilla de perforación NQ 3500 metros.

Presupuesto

XD-35dB Top Drive plataforma de perforación
No.	Ítem	Especificación
1	Capacidad de perforación
①	NQ o Φ71 mm de alambre de línea de Rod (m)	≥ 3500
②	HQ o Φ89 mm de alambre de línea de Rod (m)	≥ 2.500
③	PQ o Φ114 mm de alambre de línea de Rod (m)	≥ 1.800
2	Taladro Torre
①	Estructura	Tipo K
②	(metro)	≥ 30.6
③	Max. Cargar Hook (KN)	≥1300
3	Plataforma
①	(metro)	2.2
②	La capacidad de apilado (m)	3500
③	Capacidad de Carga (KN)	≥ 1.100
4	Sistema de control eléctrico
①	Inversor Gabinete (kW)	≥ 450
②	Plataforma de control eléctrico perforador	Incluya gabinete, pantalla táctil
③	Taladradora de habitaciones	Control Múltiple
5	Top Drive
①	Modo conductor	Motor de frecuencia variable de CA
②	Par nominal (Nm)	≥ 7000
③	Max. Par (Nm)	≥ 12.500
④	Velocidad de rotación (rpm)	≥ 500
⑤	Capacidad de Carga (KN)	≥ 600
⑥	Stroke (m)	≥ 18
6	Cuadro Principal-works
①	Modo conductor	Motor de frecuencia variable de CA
②	Modo de frenos	Freno primario: freno de disco hidráulico            Freno auxiliar: freno dinámico
③	Potencia (kW)	300
④	Max. Velocidad Hook (m / min)	≥ 1,5
⑤	Freno de disco de par (KN m)	≥ 30
7	RSS Control de Perforación
①	Modo de control	Motor de frecuencia variable de CA
⑦	Perforación Precisión (N)	≤ 3000
8	Draw-works
①	Motor	Electromotor
⑧	Alzamiento (KN)	≥ 20 (tambor desnudo)
⑨	Alzamiento de velocidad (m / min)	≥ 120 (tambor desnudo)
9	Bomba
①	Desplazamiento (l / min)	≥ 300
②	Presión (MPa)	≥ 25
